優凱便利店冷柜溫度控制器使用說明

一、功能特點
  1、小型一體化智能控制，可直接控制一匹(含一匹)以內壓縮機
  2、溫度顯示/溫度控制/高溫報警/設定記憶/自診斷

二、技術參數
1、電源電壓：交流12V(一只變壓器只能配一臺溫控器使用)
2、感溫探頭：NTC，二條，2米長(不分正負)
3、溫度顯示范圍：-45℃～+120℃ 精度：±1℃
4、控制溫度范圍：-5℃～+99℃ 出廠值：0℃
5、外觀尺寸：77mm（長）×35mm（寬）×30mm（深）
   開孔尺寸：71mm（長）×29mm（寬）
6、工作環境溫度：-10～60℃；相對濕度：20%～90%（無結露）
7、繼電器觸點容量：
   壓縮機：常開30A/250VAC（可直接用于1匹壓縮機，超過要接交流接觸器）

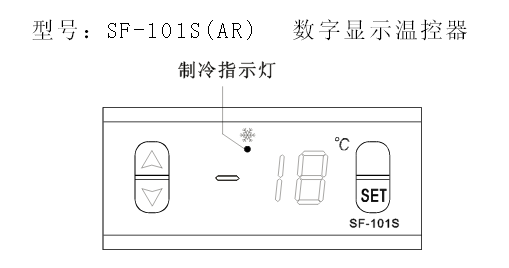

三、面板操作
1、控制溫度（停機溫度）調節：按set鍵閃爍顯示控制溫度，再按上三角或下三角鍵變更數值并記憶。按set鍵退出調節狀態顯示庫溫；如不按任何鍵，六秒后恢復顯示庫溫。（控制溫度調節范圍：參數E1～參數E2）
2、制冷指示燈：制冷過程中，制冷燈亮；恒溫狀態制冷燈滅；延時過程中，制冷燈閃爍。
3、顯示高溫報警探頭溫度：按上三角住鍵六秒后，閃爍顯示報警探頭溫度，六秒后恢復顯示庫溫

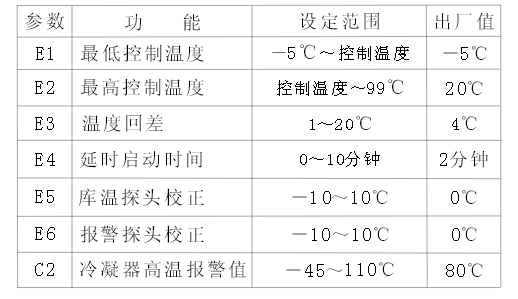

4、參數設定：

• 按set鍵持續六秒后，進入參數設定，同時閃爍顯示E1；
• 再按set鍵改變參數選擇，依序顯示E2、E3、E4、E5、E1、E6、C2，依序循環；
• 按上三角或下三解鍵，可顯示該參數的數值并修改、存儲數據；
• 六秒內未再按任何鍵，返回正常操作方式。

5、恢復出廠設定值：同時按住上三角鍵和下三角鍵六秒，顯示閃爍。此時所有參數恢復成出廠值，六秒后返回正常操作方式。
6、參數鎖定：按住下三角鍵持續六秒，閃爍顯示"OFF"表示鎖定，顯示"ON"表示解除鎖定。鎖定參數后，參數和控制溫度只能查看不能更改。（出廠值“ON”）

四、功能說明
1、溫度控制

• 通電經過延時后，當庫溫大于（控制溫度＋溫度回差），壓縮機啟動。當庫溫小于控制溫度，壓縮機停止。
• 為保護壓縮機，壓縮機每次停止的時間必須超過延時時間（E4參數）才能重新啟動。

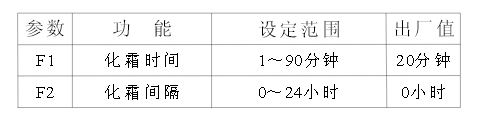

2、定時停機化霜

• 工作了一個化霜間隔（參數F2）的時間后自動進入停機狀態，壓縮機停止；經過一定時間（參數F1）后，進入自動制冷狀態。
• 當化霜間隔設置為“00”時，取消停機化霜功能。
• 同時按住set鍵和下三角鍵持續六秒后，進入參數設定，閃爍顯示F1；再按set鍵循環顯示F2、F1；按上三角鍵和下三角鍵，可顯示該參數的數值并修改、存儲數據；
• 六秒內未再按任何鍵，返回正常操作方式。

3、非正常工作模式

• 庫溫探頭短路或高溫超限(大于120℃)顯示“HH”；探頭開路或低溫超限(小于－45℃)顯示“LL”，報警蜂鳴器響。此時壓機進入定時工模式，壓縮機運行45分鐘，停止15分鐘。
• 當冷凝器溫度達到設定的溫度值（參數C2）時，延時一分鐘后若溫度仍未下降，壓縮機停止，交替顯示“HI”和庫溫，報警蜂鳴器響。當冷凝器溫度下降到低于設定的溫度值（參數C2）時，壓縮機按正常控溫啟動。
• 冷凝器高溫報警探頭短路或高溫超限（大于120℃）顯示“H2”.探頭開路或低溫超限（小于-45℃）顯示“L2”，報警蜂鳴器響。

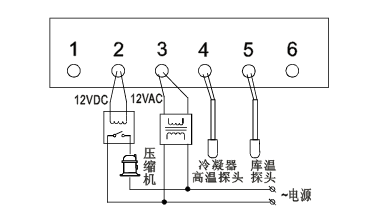

4、接線圖

五、安裝使用注意事項
1、為防止高頻干擾，探頭線不可與電源線或控制線捆扎并行，要分開布線。12V低壓線不能與高壓線并行布線。
2、通電過程中，繼電器控制線不能短接。探頭安裝時應頭朝上、線朝下。
3、如安裝需要，可延長探頭線最長至100米，不需重檢。
4、溫控器不能裝在有滴水的地方。

六、溫控器配套附件
1、外置變壓器1只
2、外置繼電器1只
3、感溫探頭2條
