（1）電路分析
　　
　　電冰箱直流變頻器和交流變頻器的構成基本相同。首先，220V市電電壓通過整流濾波電路變換為310V左右的直流電壓，為二相逆變器供電，三相逆變器在PWM電路產生的PWM脈沖作用將310V直流電壓變換為可變的直流電壓。PWM電路輸出的PWM脈沖的占空比大小受CPU的控制。這樣，通過CPU的控制，逆變器就可為壓縮機（直流無刷電機）提供高低可變的直流電壓。當電壓高時電機轉速快，電壓低時轉速慢，從而實現壓縮機轉速的控制。

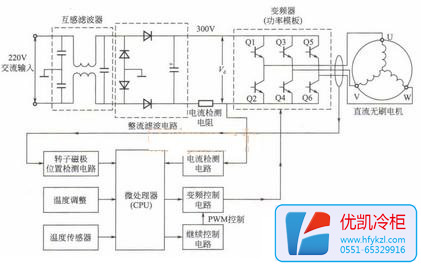

　　由于無刷電機有互為120°的二個繞組U、V、W（國內習慣用A、B、C）表示，所以為了使每個繞組都能夠有電流流過，功率放大器采用了二相半橋式放大器，如下圖所示。功率管Q1、Q3、Q5是高端放大器（也稱為上橋臂），功率管Q2、Q4、Q6是低端放大器（也稱為下橋臂）。功率管Q1～Q6多采用大功率復合管IGBT 。

　　當Q1、Q4導通時，300V電壓通過Q1、繞組U、V和Q4構成回路，導通電流從繞組U流過繞組v，流過繞組U、V的電流使它們產生磁場馭動轉子旋轉；當Q1、Q6導通時，300V電壓通過Q1、繞組U、W和Q6構成回路，導通電流從繞組U流過繞組W，流過繞組U、 W的電流使它們產生磁場驅動轉子旋轉；當Q3、Q6導通時，300V電壓通過Q3、繞組V、W和Q6構成回路，導通電流從繞組V流過繞組W，流過繞組V、W的電流使它們產生磁場驅動轉子旋轉；當Q3、Q2導通時，300V電壓通過Q3、繞組V、U和Q2構成回路，導通電流從繞組V流過繞組U，流過繞組V、U的電流使它們產生磁場驅動轉子旋轉；當Q5、Q2導通時，300V通過Q5、繞組W、U和Q2構成回路，導通電流從繞組W流過繞組U，流過繞組W、U的電流使它們產生磁場驅動轉子旋轉；Q5、Q4導通時，300V電壓通過Q5、繞組W、V和Q4構成回路，流過繞組W、V的電流使它們產生磁場驅動轉子旋轉。


　　（2）電子換向（相）
　　
　　直流變頻壓縮機的電機必須要設置轉子位置檢測電路，否則電機是無法運行的。目前，直流無刷電機轉子中永久磁鐵產生的磁通交鏈，在剩余的W相線圈上產生感應信號，就可以作為直流電機轉子的位置檢測信號，然后配合轉子磁鐵位置，逐次轉換為直流電機定子線圈通電相，確保它可以繼續運轉。

　　（3）無級調速
　　
　　由于使用直流電源，電機的速度需要依靠調節加在電機兩端的電壓來調整，較簡單的辦法是使用PWM脈沖來調節加到電機兩端的電壓。PWM脈沖的占空比達到最大時，加到電機兩端電壓最大，電機轉速最高，而PWM脈沖占空比受微處理器CPU輸出的調速信號控制。而CPU輸出的調速信號又受溫度調節信號和溫度傳感器產生的溫度檢測信號的控制。
